美國2B 106-L臭氧檢測儀如何壁掛安裝


電路板有四個孔，用于將臭氧監測儀安裝到儀器下方的支架上（圖 1）。 這些孔用于#6 機器尺寸螺釘。 如果安裝到未接地的物體上，請使用絕緣螺釘和墊圈來安裝儀器，否則使用不銹鋼螺釘和墊圈固定三個孔，并在選擇開關的孔上使用塑料墊圈（見下文）。

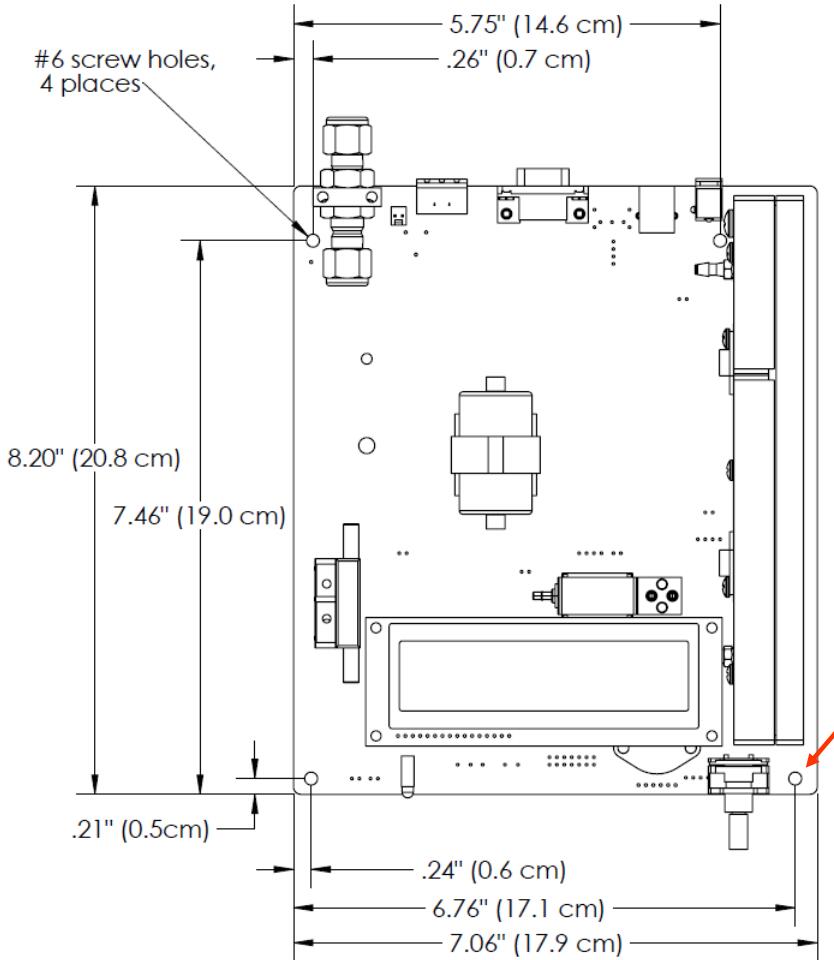

圖 1.  尺寸和安裝孔（頂視圖）。

警告：

在此安裝螺母下方使用塑料墊圈，以避免短路選擇

開關和/或印刷電路板。

安裝硬件的金屬部件不得接觸 PCB 上的任何組件或任何 PBC 走線。
